Многие водители начинали свою карьеру за рулем с управления автомобилем отечественного производства, оснащенного рулевой колонкой или рулевой рейкой. Пересев за руль более современных отечественных или иностранных авто, водители испытывают несказанное облегчение от легкости обращения с рулем. Объяснение этого блага кроется в рассмотрении подробного устройства гидроусилителя руля (далее ГУР).

Шаг в историю

Превращение механизма рулевой рейки и уменьшение самого рулевого колеса началось с Фредерика Ланчестера, который первым изобрел гидроусилитель и запатентовал его. Изначально это благо автомеханики превалировало только в грузовых автомобилях и автотранспорте специального назначения (пожарные машины). А уже в 20-х годах XX-го века компания Rolls-Royse оборудовала ГУРом свой автомобиль-визитку Phantom. Хотя на тот момент все так и закончилось пробными образцами данного ноу-хау.

Следующим «выходом в свет» гидроусилитель руля обязан Второй мировой войне. В это время американские и английские машиностроители оборудовали ими тяжелые и неповоротливые бронемашины. А в 50-х годах эта технология получила широкое применение в автопроме Америки и Европы.

В настоящее время существует много видов ГУРа, а также других доработанных технологий облегчения вращения рулевого колеса:

• Электрогидроусилитель;
• Электроусилитель.

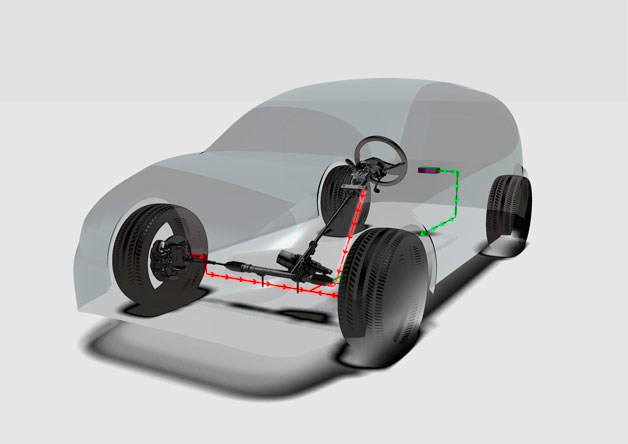

Как устроен гидроусилитель руля

Как говорилось выше, гидроусилитель руля – это модернизированная рулевая рейка. К ее простой конструкции добавили следующие детали:

• Масляный насос;
• Бачок с рабочей жидкостью;
• Золотниковый распределитель;
• Силовой гидроцилиндр;
• Регулятор давления;
• Соединители и шланги.



Устройство насоса гидроусилителя руля определяет деление этого узла на виды:

• Лопастный;
• Шестеренный.

Еще устройство насоса включает в себя корпус, уплотнительное кольцо, ротор. Насос отвечает за создание и поддержание определенного давления специальной жидкости в системе и обеспечивает ее движение. Запускается передачами от двигателя:

1. Шестеренчатой;
2. Ременной.

Насос ГУР подает под высоким давлением в золотниковый распределитель специальную жидкость. Золотниковый распределитель – сложная деталь, состоящая из торсиона и золотникового клапана. Она регулирует жидкостную подачу в полость цилиндра и возвратное движение жидкости в бачок. Силовой гидроцилиндр обладает бинарным действие, то есть создает усилие в двух направлениях. В нынешнем автомобилестроени этот узел, передающий усилие в рулевую рейку, в неё же и интегрирован.

Изобретено много способов трансформировать усилие поворота руля в работу золотника. Многие из них основываются на движении отдельно взятого промежутка вала рулевой колонки. В актуальных технологиях автомобилестроения роль этого промежутка выполняет торсион, представляющий собой пружинящий лучевым способом промежуток вала рулевой колонки.

Золотник отзывается на угол смещения концов при прикладывании усилия к рулю. Еще применяют конструкции валов с участком с осевой подвижностью, в которых движение соответствующей направленности создается путём винтовой передачи, которая превращает поворот руля в поступательное движение золотникового штока. Есть также механизмы, в которых усилие вращения рулевого колеса отмечается не на рулевой колонке, а на других узлах передачи между рулём и колесами.

Принцип работы ГУР

Если автомобиль находится без движения, двигается прямо, насос перекачивает вхолостую гидравлическое масло внутри системы. Когда рулевое колесо приходит в движение, начинает закручиваться торсион, а золотник поворачивается относительно гильзы распределения. Одновременно открываются соединительные шланги, по которым масло из бачка попадает в определенную камеру в силовом цилиндре (это зависит от того, в какую сторону маневрирует автомобиль под действием поворота руля). А из другой камеры одновременно по открытым протокам гидравлическое масло попадает в бачок. Поршень цилиндра перемещает рулевую рейку, с одновременной передачей усилия рулевым тягам, поворачивающим колёса.

Если авто маневрирует на невысокой скорости, то КПД гидроусилителя руля максимален. Это достигается возрастанием количества оборотов электродвигателя насоса. Увеличение его производительности способствует интенсивному притоку гидравлической жидкости в цилиндр и сила, прикладываемая к повороту руля, уменьшается в разы. Повышение скорости движения машины снижает частоту вращения электродвигателя, при этом в действие вступает электромагнитный клапан, который уменьшает проходимость каналов гидросистемы, а для поворота руля приходится прикладывать больше усилий.

Бочка мёда и ложка дегтя в наличии ГУРа

Несомненным положительным качеством этого узла являются:

1. Улучшение управляемости авто;
2. Экономия усилий, прикладываемых к рулю;
3. Уменьшение передачи ударных явлений от дорожного покрытия.

К самым существенным отрицательным моментам при использовании гидроусилителя рулевого управления многие автомобилестроители причисляют потерю автомобилем информативности. Пока решение вопроса совмещения комфорта, обеспечиваемого ГУРом, и четкости управления машиной остается не по силам лучшим конструкторам гигантов автомобилестроения.
