Когда речь идет о современных коробках передач, чаще всего встречается вариаторный тип. Вариатором называют КПП, в котором нет ступеней, что позволяет значительно повысить мощность двигателя. Срок эксплуатации двигателя в этом случае увеличивается, а расход топлива уменьшается.

Принцип работы вариаторной коробки передач

Инженеры разработали множество типов вариаторных кпп, но автомобильные компании используют тороидный и клиноременной виды.
В основе двух типов лежит принцип бесступенчатой трансмисии и отсутствие рывков пи передаточном числе от коленвала. Именно при такой организации функционала повышается КПД и разгон двигателя проходит плавно.

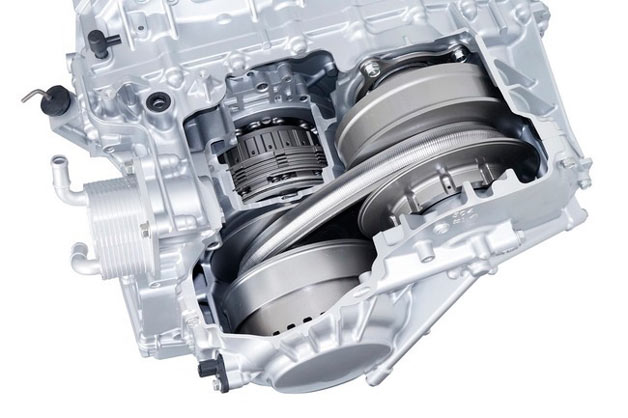

Устройство клиноременного вариатора и его компоненты

1. Два шкива, один из которых ведущий, другой выполняет роль ведомого.
   Шкив представляет собой конический диск. Оба они соединены ремнем клиновидного типа. Скорость автомобиля и обороты в определенный момент движения определяются при помощи положения шкивов.
2. Клиновидный ремень, который представляет собой металлический гибкий ремень с насаженными на него пластинами трапециевидного типа. Иногда наблюдаются изменения конструкции. Так, компания Audi заменяет ленту металлической цепью.
3. Комплекс сервоприводов. Их основная задача – сдвигать и раздвигать шкивы.
4. Система, контролирующая разъединение и соединения коленвала и ведущего шкива. Изменения в устройстве возможны. Все зависит от компании-разработчика. Наиболее распространёнными вариантами являются такие, как электромагнитное, автоматическое центробежное, «мокрое» многодисковое и сцепление гидротрансформаторное.
5. Автоматика, которая управляет работой вариаторной коробки передач. Она определяет, какой диаметр должны иметь ведущий и ведомый шкивы в данное время и обеспечивает его, передавая необходимый сигнал на сервоприводную систему. В функции автоматики также входит контроль за работой системы соединения и разъединения коленвала и ведущего шкива.

Тороидная КПП вариатор

Ввиду сложности конструкции системы такой тип вариатора встречается крайне редко. Он представляет собой полусферу, состоящая из двух дисков с роликом. Ролик зажимается между ними, а изменение передаточного числа прямо пропорционально зависит от смены положения ролика.
Когда ролик двигается налево, левый диск двигается медленнее. Потому правая часть ролика цепляется за край правого диска, заставляя его вращаться быстрее. Дальнейшая передача крутящего момента обеспечивается сложной системой шестерёнок и роликов.

Теперь, когда стал понятен принцип работы вариатора, следует пояснить, какие основные особенности в работе имеет этот механизм.

Вариатор клиноременного типа и механизм его работы

Когда автомобиль начинает двигаться, ремень двигается максимально ввиду того, что конусы ведомого шкива сдвинуты. Позже, когда они раздвигаются на максимум, движение ремня уже проводится по минимальному охвату. В результате крутящий момент доходит до максимальной отметки, и автомобиль начинает движение.

Автоматика подает сигналы сервоприводам при увеличении скорости и приводит в движение конусы ведомого шкива. Как результат происходит смена передаточного числа в кпп вариатор клиноременного типа.

Минусы коробки передач типа вариатор

1. Сравнительная сложность конструкционной системы и её относительно недолговечный период эксплуатации, что влечет за собой высокую себестоимость деталей (не нужно забывать при этом о трансмиссионном масле, необходимый объём которого составляет 5-6 литров) и обслуживание. При этом наиболее часто в первую очередь замене подлежит ремень, потому что на него приходятся постоянные нагрузки.
2. Автомобиль испытывает сложности буксировки, если возникает какая-то поломка. В этом случае поможет только эвакуатор. Проблемы при буксировке автомобиля в случае его поломки и необходимость его перемещения исключительно на эвакуаторе.
3. Невозможность резкого перехода при движении на предыдущую передачу и конструктивное ограничение по передаче крутящего момента.

Преимущества коробки вариатор

1. Двигатель работает с низким уровнем шума, обеспечиваемая тем, что во время движения вариатор не выводит обороты двигателя на максимальные. Однако, это зачастую пугает водителей, ранее эксплуатировавших автомобили, оснащённые классическими коробками переключения передач.
2. Плавный ход. Ни один тип коробок переключения передач, даже такие как роботизированная коробка передач и коробка передач dsg не способны дать такой эффект, так как в кпп вариатор ступени отсутствуют физически. Отметим, что ряд моделей с коробкой cvt имеют заявленную функцию ручного переключения передач, но это всего лишь автоматически зафиксированные положения ведомого и ведущего шкивов.

Также к преимуществам коробки вариатор зачастую причисляют низкий расход топлива и более быстрый разгон автомобиля. Теоретически это совершенно правильно, ведь применение вариатора даёт больший КПД двигателя, но практика показывает, что это всего лишь миф и авто с классическими типами кпп разгоняются с той же скоростью и потребляют немногим больше топлива.

Если подытожить всё вышесказанное, то можно сказать, что на сегодняшний день коробки переключения передач вариаторного типа несомненно являются одной из самых технологичных разработок и гарантируют плавность хода и комфорт во время движения. Однако это компенсируется недолговечностью конструкции и высокой стоимостью её обслуживания. Поэтому, если Вы не готовы выкладывать круглую сумму за ремонт авто, но при этом предпочитаете агрессивный и спортивный стиль вождения, обратите своё внимание на роботизированные кпп либо на автомобили, оснащённые автоматическими коробками передач с функцией типтроник.
